FICHE TECHNIQUE DYNAMECO   200 TA08   /   300-TA08   /   2000 TA08
Générateur d'aérosol à activation thermique de type sprinkler
pour l'extinction automatique d'incendie

Source : Document original DYNAMECO au format PDF
Logo DYNAMECO FRANCE

Retour Accueil Article GC8
        Imprimer

1- Présentation et avantages
2- Données générales
3- Données spécifiques
4- Données particulières
5- Cotes et vue 3D - DYNAMECO TA 200
6- Cotes et vue 3D - DYNAMECO TA 300
7- Cotes et vue 3D - DYNAMECO TA 2000
8- Dispositif interrupteur pour voyant d'état ou asservissement de relais

1- Présentation et avantages

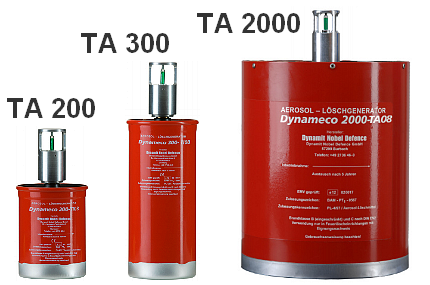

Dynameco Famille TA
  • Extincteur "tout en un" : détection de chaleur / extinction
  • Totalement autonome : l'activation ne nécessite pas
    d'alimentation électrique
  • Plusieurs versions disponibles : Dynameco 200, 300
    et 2000 selon le volume à protéger
  • Installation simple, rapide, supports et nombreux autres
    accessoires disponibles
  • Encombrement et poids réduits permettant une
    intégration naturelle dans de nombreuses situations
  • Souplesse d'utilisation et large éventail de possibilités
    dans de nombreux domaines d'application
  • Tête de détection de chaleur de type "Sprinkler" offrant
    plusieurs variantes de température de déclenchement :
    57, 68, 79 et 93 °C
  • Appareil présentant un rendement élevé et bénéficiant de
    nombreuses approbations et certificats internationaux
  • Agent extincteur écologique, non toxique et n'ayant
    aucun effet sur la couche d'ozone

2- Données générales





Dimensions
• Dynameco TA 200 : Hauteur hors-tout : 177 mm
Hauteur du boitier : 110 mm
Diamètre : 82 mm
• Dynameco TA 300 : Hauteur hors-tout : 257 mm
Hauteur du boitier : 190 mm
Diamètre : 82 mm
• Dynameco TA 2000 : Hauteur hors-tout : 309 mm
Hauteur du boitier : 250 mm
Diamètre : 203 mm

Poids total
Dynameco 200 : 1225 grammes (environ)
Dynameco 300 : 1780 grammes (environ)
Dynameco 2000 : 7730 grammes (environ)
Durée de la génération d'aérosol après déclenchement
5 secondes (environ)

Volume (minimum) protégé
Dynameco 200 : 2 m3
Dynameco 300 : 3 m3
Dynameco 2000 : 20 m3

3- Données spécifiques

Seuil de température d'activation du dispositif
57, 68, 79 et 93 °C (autres valeurs sur demande)
Délai d'allumage
3 secondes après la rupture de l'ampoule de verre
Conditions de stockage
Stocker dans un endroit frais et sec
Plage de température de fonctionnement
De -40 à +15°C au dessus des valeurs d'activation
définies ci-dessus
Certification CE
BAM–PT2 - 333/08
Homologation
PL-4/97 Agent d'extinction par aérosol
Classe de feu
A, B, C selon la norme DIN EN2, F

4- Données particulières

Vérification
Durée de vie, fréquence de remplacement
Annuelle
10 ans

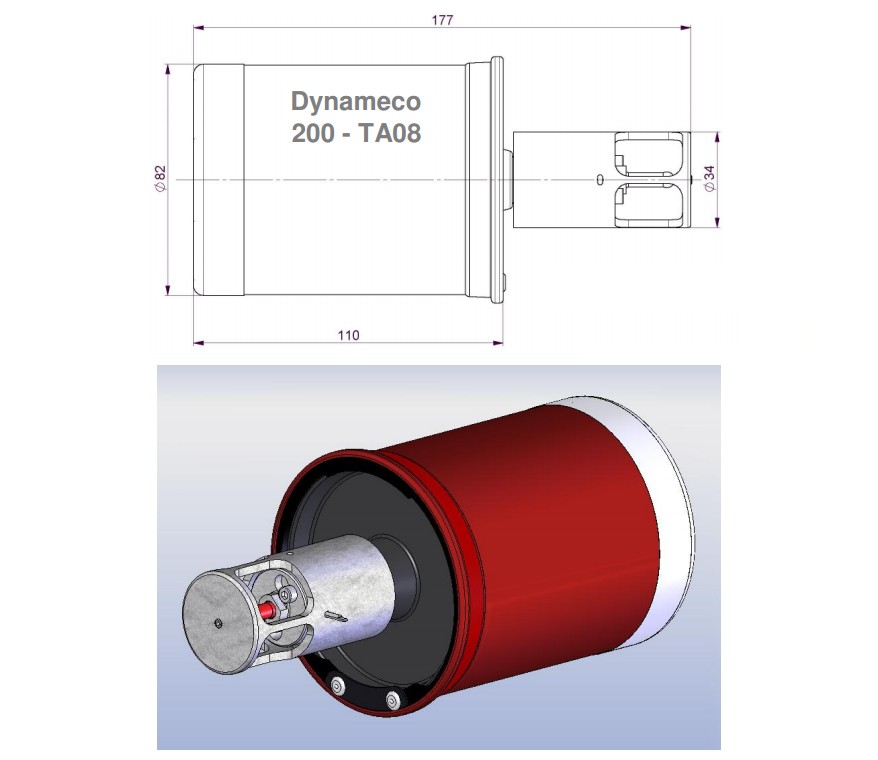

5- Cotes et vue 3D - DYNAMECO TA 200

Générateur DYNAMECO TA 200

6- Cotes et vue 3D - DYNAMECO TA 300

Générateur DYNAMECO TA 300

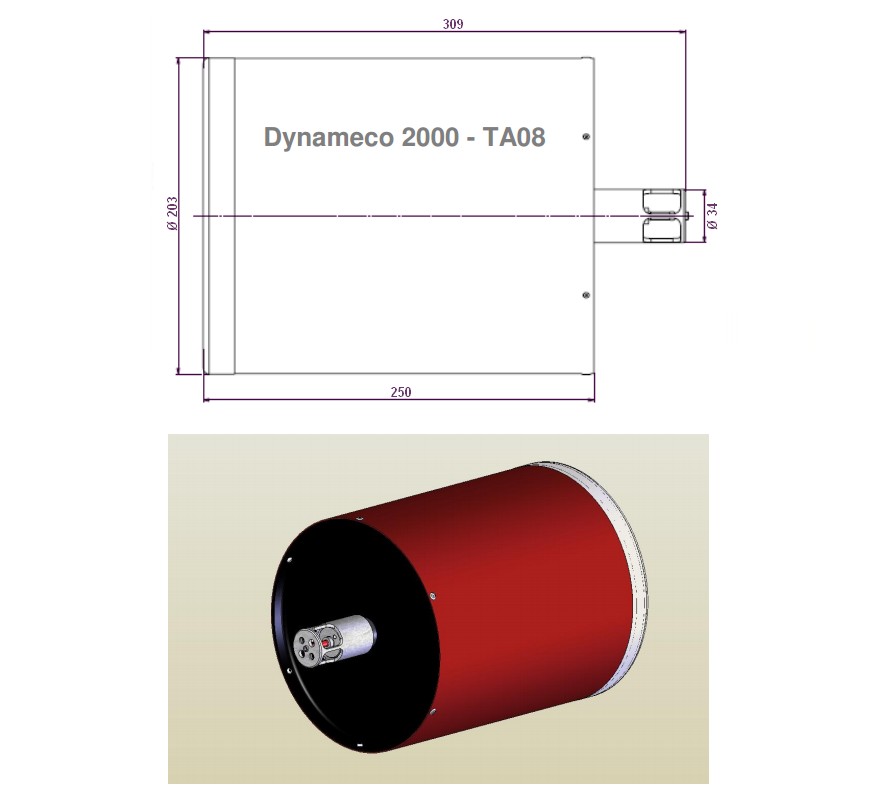

7- Cotes et vue 3D - DYNAMECO TA 2000

Générateur DYNAMECO TA 2000

8- Dispositif interrupteur pour voyant d'état ou asservissement de relais

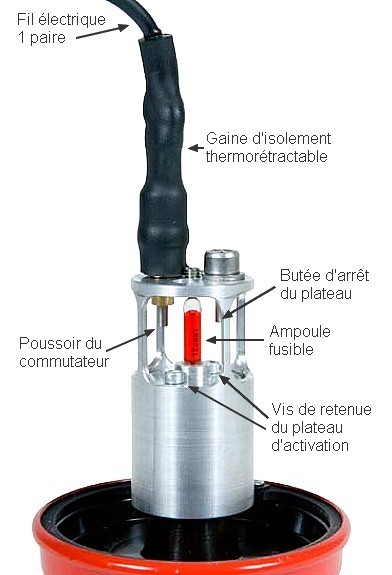

Dispositif d'asservissement électrique Dynameco Famille TA

Un dispositif commutateur électrique peut être fixé sur la tête d'activation dans le but de couper l'alimentation de certains appareillages tels que moteur électrique, chargeur, alarme sonore, etc..., soit directement, soit par l'intermédiaire d'un relais.

Le commutateur est actionné mécaniquement lorsque le plateau inférieur est libéré au moment où l'ampoule fusible se brise sous l'effet de la chaleur.
Le contact est de type "NF" (normalement fermé), cela signifie que le courant passe lorsque le générateur automatique est en mode veille (en attente).
Lorsque l'extincteur se déclenche, le contact s'ouvre et le passage du courant est interrompu.

L'interrupteur peut également être relié à un indicateur d'action lumineux pour surveiller à distance l'état de déclenchement des générateurs d'extinction automatique d'incendie à activation thermique de la série TA08.
Une alimentation et un relais RTC seront nécessaires pour cette utilisation.

Données techniques du commutateur :
• Pouvoir de coupure :
      - 250 Vca sous 1 A
      - 125 Vca sous 3A
      - 24 Vcc sous 2A
• Résistance du contact < 30 mΩ
• Résistance d'isolement > 500 mΩ sous 500 Vcc
• Tension d'essai : 1 minute sous 1000 Vca 50 Hz
• Température de fonctionnement : de -45°C à +110°C


Précaution très importante !!! :
Le rétreint du manchon de gaine thermorétractable s'effectue avec de l'air chaud.
Ne jamais réaliser cette opération lorsque le commutateur est monté sur la tête d'activation car le générateur pourrait se déclencher accidentellement.

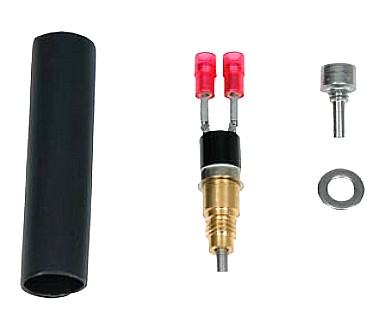

Commutateur Dynameco Famille TA
Respectez les instructions d'installation.
Autres détails techniques et questions : contacter directement DYNAMECO.
Données techniques susceptibles d'être modifiées sans préavis.
Date de rédaction de la présente fiche technique : Mai 2008
