DYNAMECO 300-E02 générateur d'aérosol
Logo DYNAMECO FRANCE Système d'Extinction Instantané de Feu par Aérosol
Dynamit Nobel Defence GmbH

Dynameco 300-TA08

Générateur d'aérosol à activation thermique pour l'extinction automatique d'incendie
Description, installation et mode d'emploi, instructions, recommandations
Source : Document original DYNAMECO au format PDF (Anglais, Allemand)
Logo DYNAMECO FRANCE

Retour Accueil Article GC8
        Imprimer

1.   Description de l'appareil

Généralités :
Le principe de fonctionnement du générateur Dynameco 300-TA08 est basé sur la production d'un aérosol de carbonate de potassium, et d'une substance d'extinction, induits par la combustion d'une charge propulsive.
En cas de dépassement du seuil de température (voir détails ci-après) l'appareil se déclenche automatiquement. L'aérosol expulsé à sa base est alors capable d'éteindre immédiatement les flammes d'un incendie.

Seuil de température de déclenchement :
Le seuil de température de déclenchement de la tête d'activation est déterminé par la couleur du liquide contenu dans l'ampoule de verre :
• couleur Orange : 57°C
• couleur Rouge : 68°C
• couleur Jaune : 79°C
• couleur Verte : 93°C

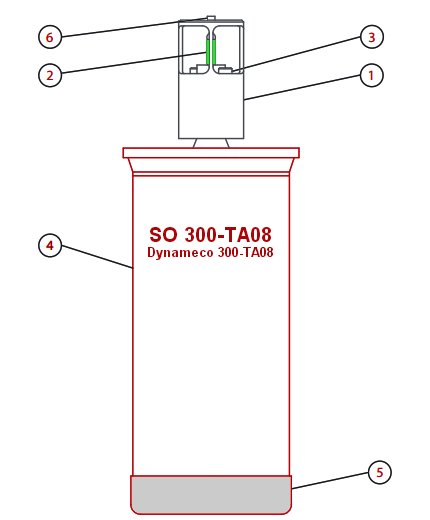

Composantes du générateur :
• Repère 1 : Activateur thermique
• Repère 2 : Ampoule fusible (couleur verte : rupture à 93°C)
• Repère 3 : Vis à tête creuse six pans
      (verrouillage ou dévérouillage de l'activateur thermique, voir chapitre 3.)
• Repère 4 : Générateur d'extinction Dynameco 300-TA08
• Repère 5 : Orifice de refoulement avec opercule d'étanchéité
• Repère 6 : Vis de blocage de l'ampoule fusible. Ne pas toucher !

L'appareil est livré avec un support multipositions et la visserie nécessaire.

2.   Installation

Sécurité :
Le générateur Dynameco 300-TA08 est livré en mode désactivé pour des raisons de transport et de sécurité. Nous verrons à la fin de ce document comment réactiver l'appareil au moment de sa mise en service.

Recommandations importantes :
A réception de l'appareil, vérifier qu"aucun élément ne soit endommagé. S'assurer que la feuille métallique qui assure l'étanchéité du générateur ne soit pas déchirée. Ne pas appliquer de produits chimiques, ne pas peindre.
Afin d'éviter la rupture accidentelle de l'ampoule thermique pendant la manipulation, il est conseillé de ne pas retirer la protection en carton pendant la procédure d'installation sous hotte.

Caractéristiques générales :
Le générateur Dynameco 300-TA08 est prévu pour protéger une zone de cuisson de 90 cm de côté. Il doit être fixé à une hauteur d"environ 1,20 m au dessus de cette zone.
Il convient de déterminer le meilleur point de fixation du support (fourni) sous la hotte afin de faire en sorte que le générateur soit positionné le plus à l'aplomb possible de la zone de cuisson à protéger.
Si l'appareil doit être incliné, veiller à ce que son axe soit toujours dirigé vers le centre de la zone à protéger.

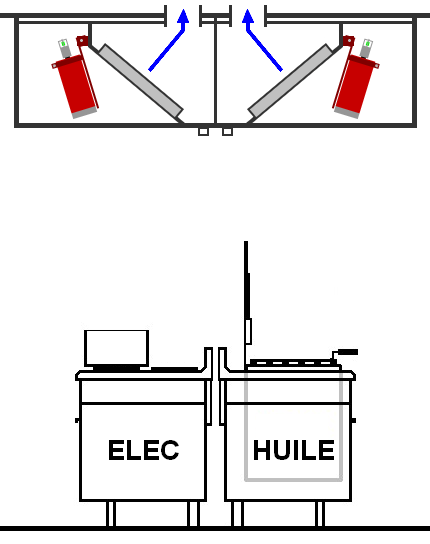

L'emplacement et l'inclinaison du générateur Dynameco doivent également être déterminés de manière à ce que le personnel de cuisine ne soit pas directement atteint par le souffle de l'aérosol. Le schéma ci-contre représente une configuration optimale.
Il est très important de veiller à ce que l'appareil et son support soient correctement et solidement fixés.

Attention ! : Le positionnement des générateurs ne doit pas empêcher le déplacement ou la dépose des filtres.


3.   Activation ou désactivation du générateur Dynameco 300-TA08

Une fois le générateur installé sur son support, il convient de retirer délicatement le mandrin en carton protégeant la tête d'activation thermique.

Activation du dispositif :
Comme indiqué plus haut, le générateur Dynameco 300-TA08 doit être activé pour finaliser sa mise en service.

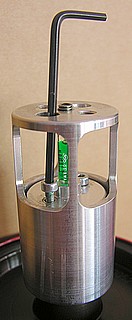

L"opération consiste à dévisser entièrement et à déposer les deux vis à tête creuse 6 pans contenues dans la tête d'activation thermique, au moyen d'une clé Allen 2,5 mm (ATTENTION ! : utiliser une clé Allen en bon état pour ne pas risquer de détériorer la tête des vis. Le dévissage s'effectue dans le sens inverse des aiguilles d'une montre).
Les vis ont été montées en usine avec du frein filet, pour cette raison le dévissage oppose une résistance certaine et normale.
Il est conseillé de conserver les deux vis afin de pouvoir désactiver à nouveau l'appareil en cas de démontage ou de transport (l'opération consiste à remettre les 2 vis en place).

Le dispositif d'extinction automatique de feux d'auxiliaires de cuisson est désormais en service.
Le déclenchement a lieu dès le dépassement du seuil de température de 93°C détecté par l'ampoule fusible.


4.   Précautions particulières et consignes de sécurité

Les générateurs Dynameco doivent être stockés dans un endroit sec et frais.
La température de stockage ne ne doit pas être inférieure à -40°C et ne peut être de moins de 15°C inférieure à la température du seuil de déclenchement de l'activateur thermique (voir le code couleur des seuils de température de déclenchement).

Ne pas toucher le générateur après déclenchement et extinction : il y a risque de brûlure. Laisser refroidir le temps nécessaire avant d'intervenir sur l'installation, sauf à utiliser des moyens de protection adéquats.

Après déclenchement, l'aérosol extincteur créé peut considérablement réduire la visibilité selon l'importance du volume de la cuisine. Des mesures techniques peuvent être prises si nécessaire pour réduire cet effet.

Le générateur Dynameco 300-TA08 n'a pas d'effet de refroidissement sur la zone qu'il couvre. Pour éviter une éventuelle re-inflammation, il est conseillé d'avoir à portée de main un extincteur portatif de la Classe ABF (6 ou 9 litres).

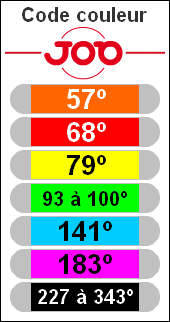

Code Couleurs pour la détermination des températures d'activation des ampoules fusibles Job Détectomat

Code couleur des ampoules de Sprinklers par © JOB DETECTOMAT

5.   Maintenance et durée d'utilisation

Contrôle visuel par le chef de cuisine
Vérification par l'installateur
Durée de vie, fréquence de remplacement

Trimestriel
Annuelle
5 ans

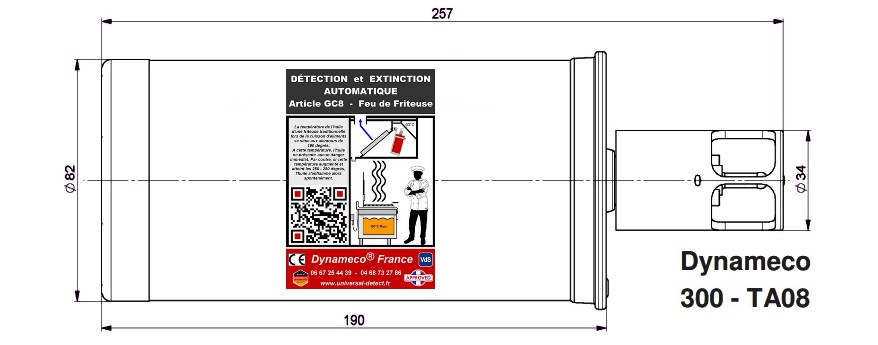

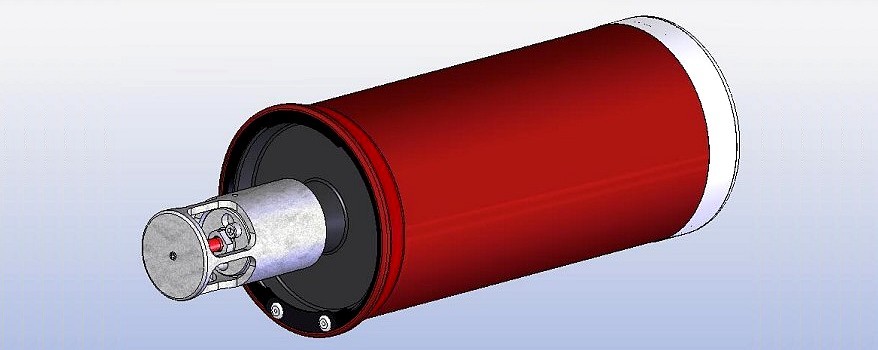

6.   Cotes et vue 3D - DYNAMECO TA 300

Générateur DYNAMECO TA 300
Respectez les instructions d'installation.
Autres détails techniques et questions : contacter directement DYNAMECO.
Données techniques susceptibles d'être modifiées sans préavis.
Page réalisée d'après notre expérience et les documents du constructeur.
Traduction, conception, graphisme © www.sud-extincteur.fr - Juillet 2013 - Reproduction interdite.
