IEA : Installation fixe d'Extinction Automatique d'Incendie
Feux de friteuses dans les grandes cuisines
Article GC8 - Protection des personnes et des biens


Logo Feux de Classe A

Logo Feux de Classe B

Logo Feux de Classe F

Système d'extinction automatique de feux de friteuses - Classe de feu : A B F

Principe de fonctionnement

L'installation fixe entièrement automatique et autonome, est réalisée sur place et sur mesure par un artisan indépendant agréé. Elle se compose d'une réserve d'agent extincteur spécifique, d'un dispositif de détection de chaleur et d'un circuit de diffusion de l'agent d'extinction, sans intervention humaine, sans électricité, sans électronique.
Dès l'apparition du feu, les flammes et les fumées chaudes provoquent l'élévation de la température sous la hotte aspirante. Un fusible spécial, réglé à 70°C, détecte cette élévation de température, se brise et provoque le déclenchement immédiat de la diffusion de l'agent extincteur au travers de buses spéciales, de type "déluge", et positionnées de manière bien précise au dessus des bacs de friture. Ainsi, le feu est éteint en quelques secondes par étouffement et refroidissement.

Le système d'extinction automatique est destiné à protéger les cuisines professionnelles contre les feux de friteuses ouvertes, bains d’huiles, salamandres, marmites, plaques de cuisson, grills et autres auxiliaires de cuisson.
Il est entièrement modulable, automatique et autonome. Il offre une protection simple, efficace, ne nécessitant aucune intervention humaine sur le feu.
Le système d'extinction automatique permet de détecter et d’éteindre rapidement un feu d’huile de cuisson. Il est conçu pour assurer la protection de un à trois bacs de friture ou plaques de cuisson.

Le système d'extinction automatique est fabriqué en France. Il se compose de trois éléments :
1- Une Unité Centrale :
    - Extincteur 9 Litres Eau additivée avec charge complémentaire INILAM A.
    - Mécanisme de déclenchement automatique en acier inoxydable.
    - Contacteur NO/NC en option relié à l'aspiration et/ou une boucle d'alarme incendie.
    - Coffre de protection intégrale en acier inoxydable.
2- Un Dispositif de Détection de Flammes et de Diffusion Automatique d'Agent Extincteur :
    - Ensemble de tubes de détection et de diffusion, raccords droits et coudés, manchons,
      colliers de fixation, buses de diffusion, câble et fusible 70 °.
    - Tous les éléments, accessoires de fixation et visserie, sont en acier inoxydable,
      de très haute qualité et à la norme alimentaire.
3- Un Boîtier de Commande Manuelle Déporté Pneumatique (image ci-contre →) :
    - Appareil en acier inoxydable à fixer sur une paroi, relié à l'Unité Centrale via un
      flexible Rilsan HP, et permettant de déclencher l'extinction à tout moment.
    - Comprend une glace escamotable dévoilant un levier de commande manuel à déclenchement
      via une liaison pneumatique.

Installation normalisée, mise en service, essais à blanc et fourniture d'un PV de réception, le tout par nos soins. Délai de mise en service : 10 jours après la commande.
Installation conforme à l’arrêté du 25 Juin 1980 modifié, article GC8, rendu obligatoire depuis le 1er Mars 2006.
Articles "GC" Grandes Cuisines, Chapitre X : Installation d'appareils de cuisson destinés à la restauration.
Extrait : Article "GC 8" - Moyens d'extinction : " Les grandes cuisines, les offices de remise en température et chaque îlot de cuisson doivent comporter des moyens d'extinction adaptés aux risques présentés.
Dans les grandes cuisines ouvertes et les îlots de cuisson, des dispositifs d'extinction automatique adaptés au feu d'huile doivent être installés à l'aplomb des friteuses ouvertes "
.
Logo Fabriqué en France   Logo Normes Françaises   Logo Normes Européennes   Logo Normes Européennes EN3   Logo Normes Marines   Fabricant certifié APSAD

ACCUEIL Article GC8

Extincteur à poudre polyvalente - Photo : www.sudaltim.fr


Système d'Extinction Automatique contre les feux de friteuse
Ci-contre : cuve à pression auxiliaire, avec support, contenant 9 Litres d'agent extincteur spécial ABF, soit : 8,41 Litres Eau + Flacon flottant 90 ml FORAFAC à opercule
+ 500 ml charge complémentaire INILAM A

Système d'Extinction Automatique contre les feux de friteuse

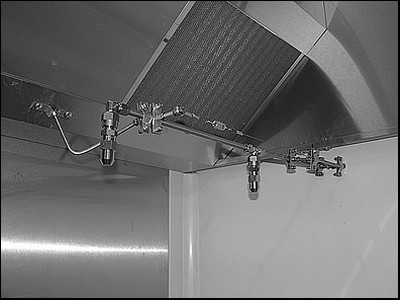

Ci-dessus : positionnement des buses de diffusion et du fusible 70°C sous la hotte aspirante.
Chaque installation est réalisée sur mesure et, donc, différente. Sur cette image, l'unité centrale est située de l'autre coté du panneau isolant.

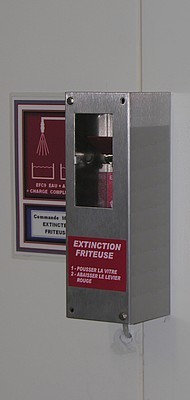

Ci-dessous : Boîtier de Commande Manuelle Déporté
avec liaison pneumatique, et plaque de signalisation   Système d'Extinction Automatique contre les feux de friteuse

Ci-contre : Unité Centrale et Coffre de Protection INOX
Sur cette image, les friteuses à protéger sont situées
de l'autre coté du panneau isolant.
Système d'Extinction Automatique contre les feux de friteuse
Système d'Extinction Automatique contre les feux de friteuse

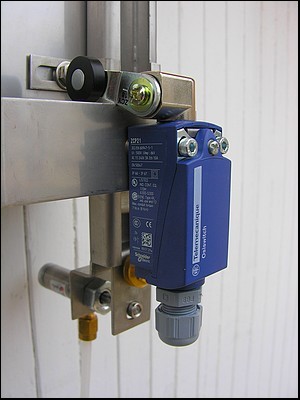

Option : en cas de déclenchement, un contacteur spécial actionné par le déplacement du contre-poids permet de piloter certains asservissements : aspiration, coupure des énergies en zone de cuisson, ou encore de provoquer le retentissement d'un diffuseur sonore via un tableau de SSI (Système de Sécurité Incendie) ou, plus simplement, une Alarme Type 4.

Système d'Extinction Automatique contre les feux de friteuse

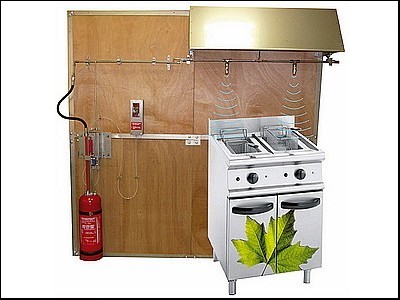

Ci-dessus : exemple de configuration
